這種電子門鎖實際上是一種短距離紅

外線遙控的繼電器驅動器,它可用來控制大

門馬達,或使用小型遙控器的電磁門鎖

門鎖電路由紅外線發射器和帶繼電器

驅動電路的接收器兩部分組成。

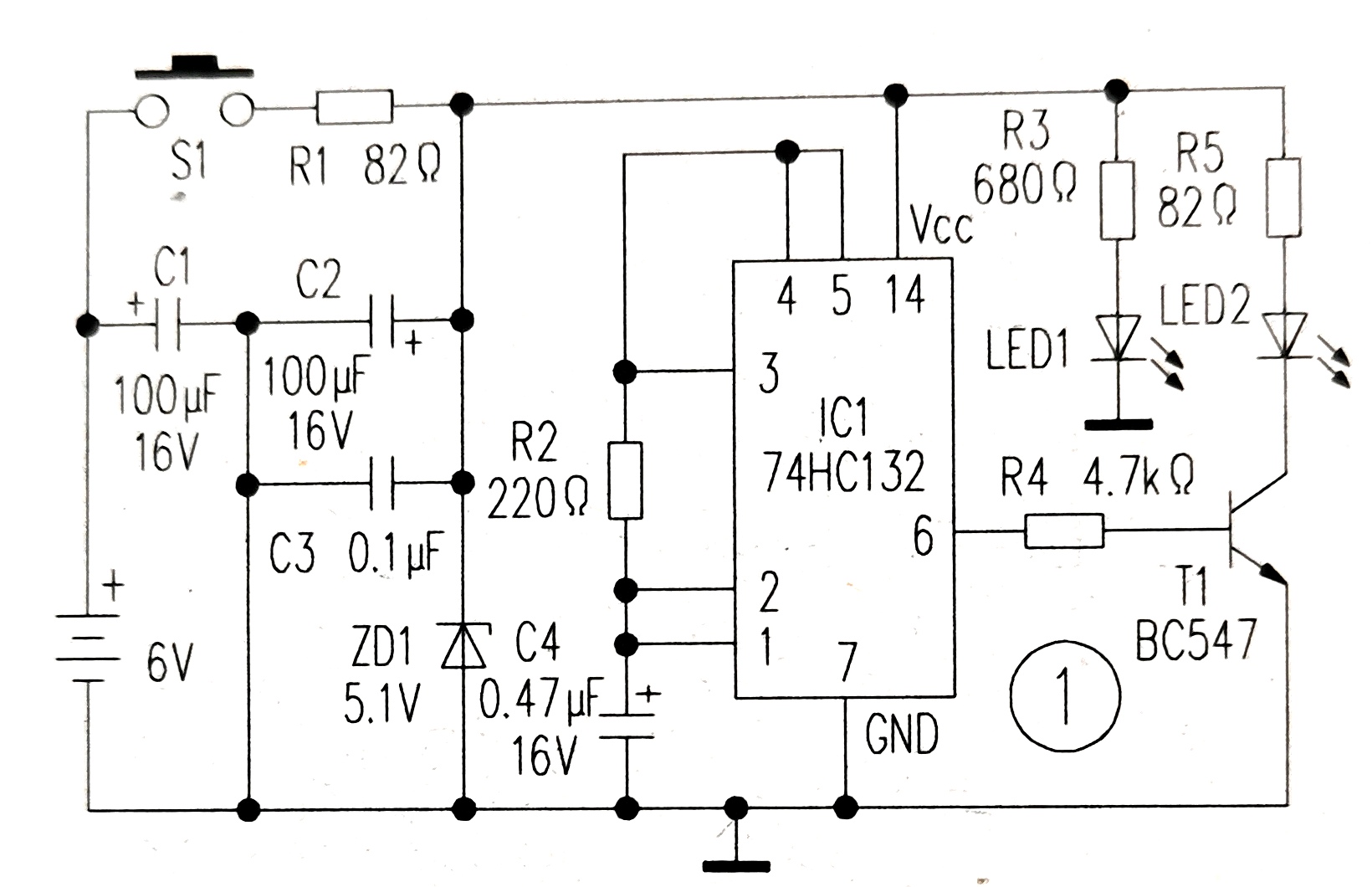

圖1是

小型

發射器電路,它用6V電池供電,圖中使用的

是兩塊CR2032鋰紐扣電池。S1是觸發開

關,R1是和穩壓二極管ZD1構成傳統的并

聯穩壓電路,R3限制指示燈LED1的工作電流。

ICl是四與非門施密特觸發器芯片

74HC132,這里只使用了其中兩個門觸發 器。第一個門觸發器①②腳入,③腳出)是 10kz振蕩器,振蕩頻率由定時元件R2和 C4決定。

第二個門觸發器(④⑤腳入,⑥腳

出)用作緩沖器。T1是紅外線發射二極管 LED1的驅動放大級,R5限制流經LED1的電流。LED1可采用任何一種通用的紅外線發射二極管。

電路制作完成后,可將它放入鑰匙圈型的塑料盒內。

圖2是

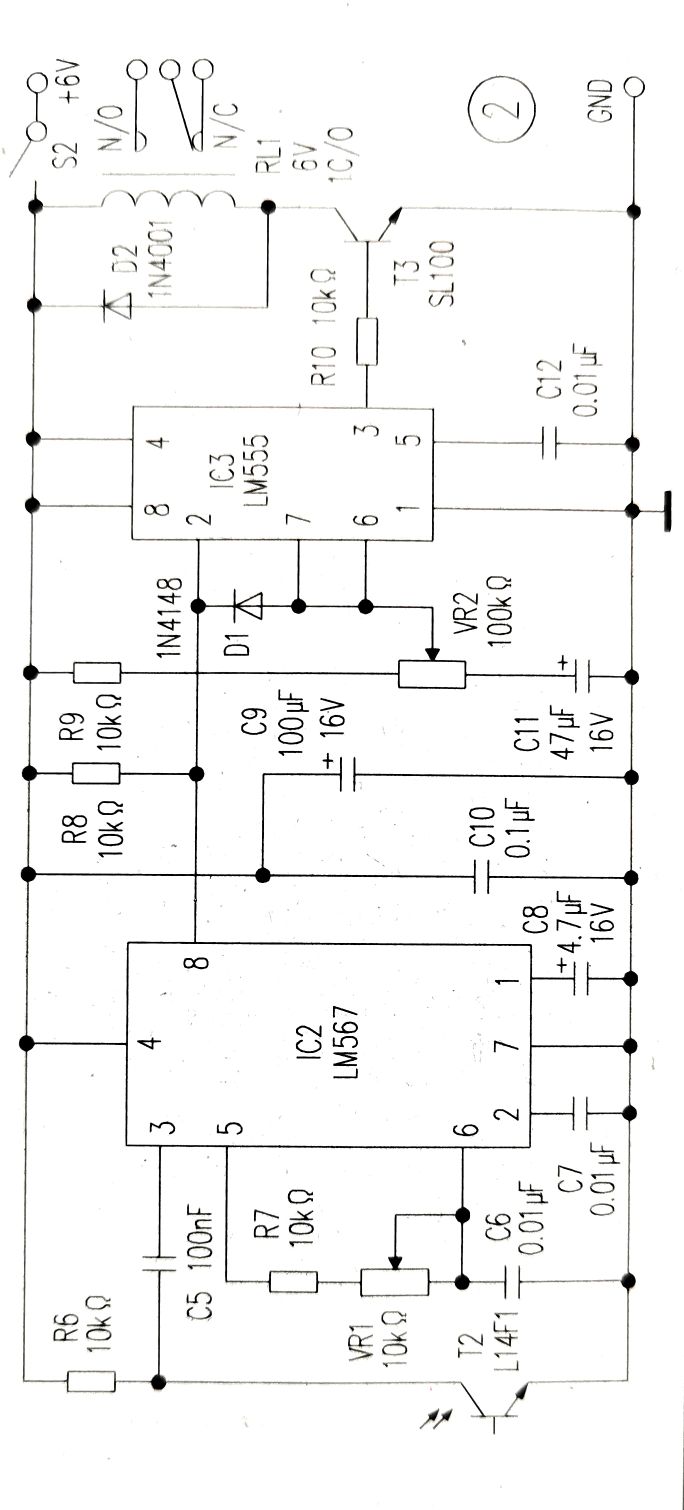

帶繼電器驅動電路的接收器電路。它用6V穩定直流電壓供電,可采用6V、 500mA的交流適配器來取代。

在收到紅外線信號時,光電晶體管T2

以10kHz頻率斷續導通,在R6兩端產生相

應的10kHz頻率的脈沖列。此脈沖列信號經C5送至鎖相環芯片LM567(IC2)的輸入腳

③,若此輸入信號的頻率和幅度均在鎖相環 電路的捕捉范圍內,則IC2的輸出腳⑧就變低電位，觸發由LM555構成的單穩電路 (IC3)，繼電器RL1 吸合，吸合時間為1~5 秒,這由VR2進行設定。

繼電器吸合后通過 其觸點允許門馬達或電磁門]鎖進行正常切換動作。

電路裝好后的初步調試過程如下:

合上

紅外線接收器電路的開關S2，并激活發射器。然后慢慢改變預置電位計VR1,直至繼電器RL1吸合,VR1的這一位置可用密封劑(比如蠟)固定。然后將門]馬達或電磁門鎖連接至繼電器觸點 。

電路有效工作范圍為 10cm。
